FKN12A-12、FKRN12A-12系列压气负荷开关-熔断器组合电器

BCS-6019 BCS-6019
汝邦产品
汝邦产品
BCS-6019 BCS-6019
  • 产品名称:FKN12A-12、FKRN12A-12系列压气负荷开关-熔断器组合电器
  • 产品类别:[ 负荷开关及熔断器组合电器系列 ]
  • 产品概述:

    FKN12压气式负荷开关,FKRN12A-12D系列压气式负荷开关-熔断器组合电器,适用于12kV及以下三相配电系统中,作为变压器、电缆、架空线路等电力设备的控制和保护之用;特别适用于城网、农网的终端变电站及箱式变电站。并适用于环网、双辐射供电单元的控制和保护。

  • 打印页面 加入收藏夹   发邮件给我

产品详情

概述:

FKN12压气式负荷开关,FKRN12A-12D系列压气式负荷开关-熔断器组合电器,适用于12kV及以下三相配电系统中,作为变压器、电缆、架空线路等电力设备的控制和保护之用;特别适用于城网、农网的终端变电站及箱式变电站。并适用于环网、双辐射供电单元的控制和保护。
FKN12系列压气式负荷开关可以分合负载电流和过载电流。
FKRN12A-12D系列压气式负荷开关-熔断器组合电器可以分合负载电流,过载电流,开断线路短路电流。

型号含义:


正常使用条件:
周围空气温度 上限:+40℃, 下限:-25℃
海拔高度不超过1000m;
相对湿度:日平均值不大于95%,月平均值不大于90%;
地震烈度不超过8度;
无火灾、爆炸危险,化学腐蚀及剧烈振动的场所;
污秽等级:Ⅱ。

结构特点:
负荷开关、接地开关、熔断器及机构在一个框架上,可灵活组合,结构紧凑,体积小,安装方便简易;
断口为直动式布置,动、热稳定电流参数高,一次性完成操作;
具有静触头绝缘罩,使环网柜在结构上实现了隔离,省去了相间绝缘隔板,断口绝缘插板,可防止柜内弧光短路事故;
具有独特的活门结构,负荷开关分闸后,后门自动将断口隔离,防护性好;
负荷开关与接地开关、熔断器之间有可靠的机械闭锁装置,满足“五防”要求;
具有手动操作及交直流两用操作电源的电动操作两种形式,便于实现电力系统“三遥”要求。

主要技术参数:
FKN12A-12D系列负荷开关、FKRN12A-12D系列负荷开关——熔断器组合电器技术参数见表1:


序号名称单位FKN12A-12DFKRN12A-12D
1额定电压kV1212
2额定频率Hz5050
3额定电流A630125
4额定绝缘水平1min工频耐受电压对地、相间kV4242
隔离断口4848
雷电冲击耐受电压(峰值)对地、相间7575
隔离断口8585
5额定短时耐受电流(热稳定电流)负荷开关kA20
接地开关20
6额定短路持续时间(热稳定时间)负荷开关S4
接地开关2
7额定短路关合电流(峰值)kA50
8额定开断电流有功负载开断电流A630
闭环开断电流630
5%有功负载开断电流31.5
电缆充电电流10
开断空载变压器容量kVA1250
9额定短路开断电流(限流熔断器)kA
31.5
10额定转移电流A
1200
11机械寿命20002000
12撞击器输出能量J
1+0.5

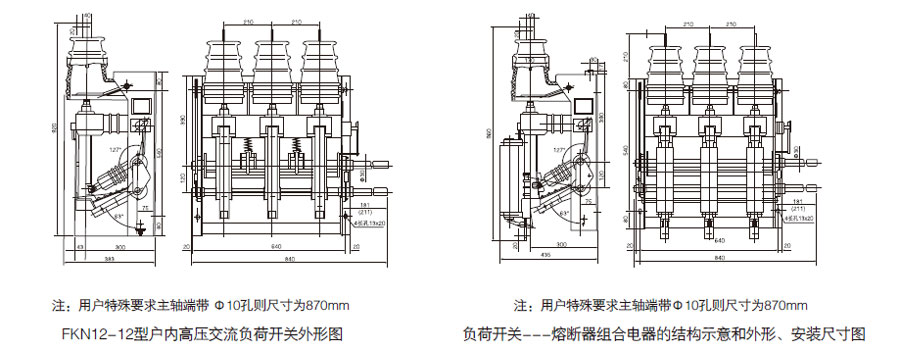

外形及安装尺寸:
