zw32-12弹簧操动机构工作原理

zw32-12弹簧操动机构工作原理发表时间:2018-10-29 15:52:00

zw32-12内的弹簧操动机构结构简单,可靠性高,分合闸操作采用两个螺旋压缩弹簧实现。储能电机给合闸弹簧储能,合闸时合闸弹簧的能量一部分用来合闸,另一部分用来给分闸弹簧储能。合闸弹簧一释放,储能电机立刻给其储能,储能时间不超过15s(储能电机采用交直流两用电机)。运行时分合闸弹簧均处于压缩状态,而分闸弹簧的释放有一独立的系统,与合闸弹簧没有关系。这样设计的弹簧操动机构具有高度的可靠性和稳定性,既可满足O-0.3 sec -CO-180 sec -CO操作循环,又可满足CO-15sec-CO操作循环,机械稳定性试验达10000次。

zw32-12内CT20弹簧操动机构动作原理: 

CT20型弹簧操动机构(图1、图2、图3)利用电动机给合闸弹簧储能,断路器在合闸弹簧的作用下合闸,同时使分闸弹簧储能。储存在分闸弹簧的能量使断路器分闸。

1、分闸动作过程:

图1所示状态为开关处于合闸位置,合闸弹簧己储能(同时分闸弹簧也已储能完毕)。此时储能的分闸弹簧使主拐臂受到偏向分闸位置的力, 但在分闸触发器和分闸保持掣子的作用下将其锁住,开关保持在合闸位置。


分闸操作(图1、2)

分闸信号使分闸线圈带电并使分闸撞杆撞击分闸触发器,分闸触发器以顺时针方向旋转并释放分闸保持掣子,分闸保持掣子也以顺时针方向旋转释放主拐臂上的轴销A,分闸弹簧力使主拐臂逆时针旋转,断路器分闸。

2、合闸操作过程:

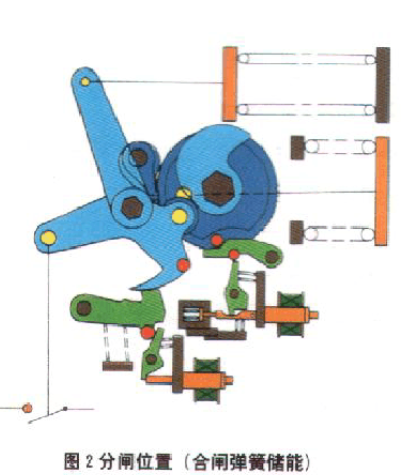

图2所示状态为开关处于分闸位置,此时合闸弹簧为储能(分闸弹簧已释放)状态,凸轮通过凸轮轴与棘轮相连,棘轮受到已储能的合闸弹簧力的作用存在顺时针方向的力矩,但合闸触发器和合闸弹簧储能保持掣子的作用下使其锁住,开关保持在分闸位置。


合闸操作(图2、3)

合闸信号使合闸线圈带电,并使合闸撞杆撞击合闸触发器。合闸触发器以顺时针方向旋转,并释放合闸弹簧储能保持掣子,合闸弹簧储能保持掣子逆时针方向旋转,释放棘轮上的轴销B。合闸弹簧力使棘轮带动凸轮轴以逆时针方向旋转,使主拐臂以顺时针旋转,断路器完成合闸。并同时压缩分闸弹簧,使分闸弹簧储能。当主拐臂转到行程末端时,分闸触发器和合闸保持掣子将轴销A锁住,开关保持在合闸位置。

3、合闸弹簧储能过程:

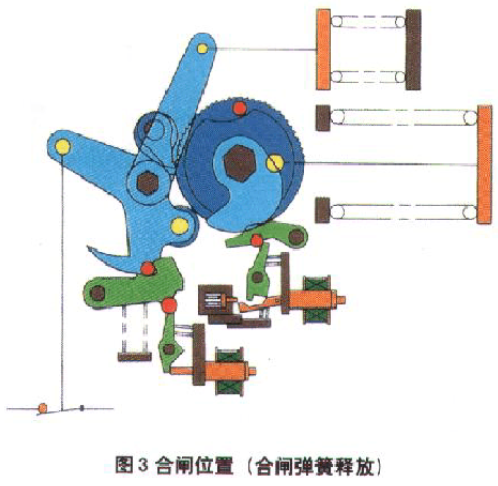

图3所示状态为开关处于合闸位置,合闸弹簧释放(分闸弹簧已储能)。断路器合闸操作后,与棘轮相连的凸轮板使限位开关33HB闭合,磁力开关88M带电,接通电动机回路,使储能电机启动,通过一对锥齿轮传动至与一对棘爪相连的偏心轮上,偏心轮的转动使这一对棘爪交替蹬踏棘轮,使棘轮逆时针转动,带动合闸弹簧储能,合闸弹簧储能到位后由合闸弹簧储能保持掣子将其锁定。同时凸轮板使限位开关33HB切断电动机回路。合闸弹簧储能过程结束。
