运输安装zw32-12智能型真空断路器的注意事项

运输安装zw32-12智能型真空断路器的注意事项发表时间:2018-10-25 15:40:00

zw32-12的吊运、安装调试和存放过程中,必须使产品处于分闸、合闸、弹簧均未储能位置以整机状态运输,运输时应有简单包装,瓷瓶应有掩护套,在运输进程中,不得翻转、倾斜,并要采取防震步伐。如果一定要起吊断路器时,必须勾住箱体上的四个起吊螺钉,平稳吊起,并确保钢丝绳不要碰到绝缘拉杆和瓷瓶,以免破坏zw32。如需长期存放,应定期维护并将机构的开关及接线端子等导电部分涂凡士林油,存放室内或棚屋中保管,并保持干燥透风。zw32-12的贮存期通常为15-20 年。

一、安装前检查为确保zw32-12的可靠运行 , 安装前应进行下列检查后,才可以实施安装:

1、包装拆除后,先查抄开关的表面,如瓷瓶是否有裂纹,外貌是否齐备,铭牌数据与订货要求是否符合、紧固件是否松动、线头是否脱落等征象,发明题目请及时与本厂接洽。初次利用前应对各传动部位举行润滑,手动合分一次,观察有无卡阻征象。

2、查抄所带附件及资料是否齐备,如合格证、产物阐明书等。

3、产物运行前可先将加热器接通驱散潮气。

二、zw32-12的安装和调试:

1、产品的安装:

a. 产物安装前应按必要预备好牢固的底子及须要的园地 , 如用户自建底子或埋杆 , 应按安装尺寸及进线孔图所示安装尺寸预埋螺栓或预留孔位 , 如利用我厂提供的太过架 , 需参考开关安装与底子图及底子与预埋件图。

b. 安装产物时 , 用 6 个 M20 螺母将产物牢固在底子上。

c. 主回路接线时 , 先将接线端子搭接面整理干净 ,( 有镀银层 , 不答应用沙布打磨 ) 便可与外部端子相连。

d. 二次接线从断路器底部进线孔进入与端子排毗连 ( 电流互感器必须可靠毗连以包管在运行时二次回路绝对不在开路状态 ), 再将进线孔密封以防备尘土及小动物进入。

e. 利用接地螺栓可靠毗连接地线。

2、产品的调试:

检测机器特性 , 调解开距与超程的要领:

松开螺母2,调解导杆7的长度可以调解开距 (出厂前已调好) 的巨细,松开联讨论9, 通过螺母10调解绝缘拉杆11的长度,可以调解zw32-12的开距和行程。调解分闸弹簧拉杆可调解断路器的分合闸速率 , 调解机构的扣接量可调解断路器的分合闸时间 , 将凝露控制器调解到合格的温度和湿度(出厂前已调好) 。

三、按交代试验标准做交代试验。

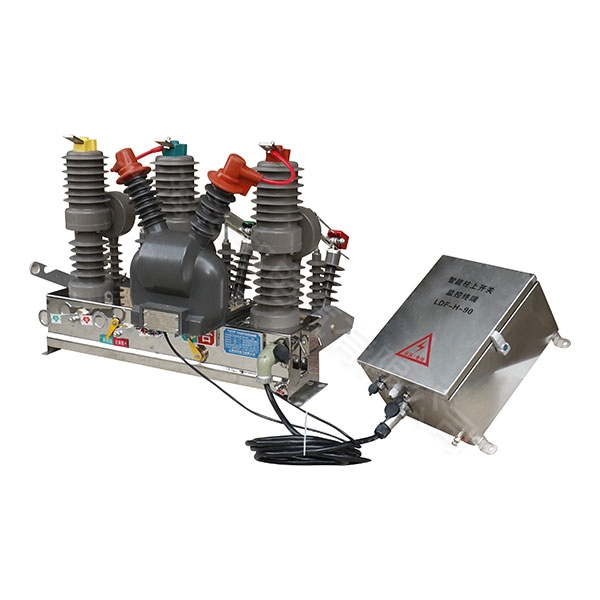

zw32-12智能型真空断路器
